„Fully withdrawable is our standard – safety is our promise!“

Möchten Sie ein hohes Maß an Flexibilität und ein individuelles Design realisieren? Möchten Sie Ihre eigene Einschubtechnik weiterhin uneingeschränkt verwenden und gleichzeitig die Wirtschaftlichkeit selbst in der Hand behalten?

IDS-Technology hat die Lösung und bietet Ihnen alle Unterstützung, die Sie benötigen!

Wir präsentieren unsere Produktreihen E-CON s.i., E-CON modular und E-CON smart.

Hier können Sie unsere Broschüre herunterladen…

IDS-Technology Broschüre

Wirtschaftliche Vorteile:

  • Exklusiver Zugang: Eine begrenzte Anzahl von Lizenznehmern reduziert den Wettbewerb unter den Partnern.
  • Globales Marktpotenzial: Das System kann weltweit vermarktet und umgesetzt werden, ohne regionale Einschränkungen.
  • Kosteneffizienz: Bietet einen deutlichen Preisvorteil in Kombination mit fortschrittlicher und hochwertiger Technologie.
  • Einzigartiges Verkaufsargument: Unverwechselbare Merkmale heben das System klar von allen Mitbewerbern ab.
  • Flexibilität: Kompatibel mit elektrischen Komponenten sämtlicher Hersteller und damit maximal anpassungsfähig.
  • Wertschöpfung: Hohe Potenziale für Partner, durch individuelle Lösungen zusätzlichen Mehrwert zu schaffen.
E-CON s.i. | IDS-Technology

E-CON s.i.

Nur 3 Komponenten für ein vollständig ausziehbares Schaltanlagensystem

mehr lesen
E-CON modular | IDS-Technology

E-CON modular

Nur wenige Komponenten für ein vollständig ausziehbares Schaltanlagensystem mit maximaler Flexibilität

mehr lesen
E-CON smart | IDS-Technology

E-CON smart

Die clevere Lösung für effizienten Energieabgriff

mehr lesen

E-CON s.i.

Nur 3 Komponenten für ein vollständig ausziehbares Schaltanlagensystem

7
E-CON s.i. | Fully Withdrawable Switchgear Technology by IDS-Technology GmbH

E-CON s.i.

(energy-control; solution integrated )

Nur 3 Komponenten für ein vollständig ausziehbares Schaltanlagensystem

(Kontaktmodul, Kabelmodul, Schienenmodul )

Das Kontaktmodul vereint alle wesentlichen Funktionen einer herkömmlichen Einschub-Einheit, darunter:

  • Zwei 4-polige Leistungsdruckkontakte (bis 630 A)
  • Steckerhalter für Steuerstecker sämtlicher Fabrikate
  • Mechanische Test- und Betriebsstellungen
  • Erforderliche mechanische Verriegelungen für einen fehlersichere Bedienung

Dieses standardisierte Modul mit einheitlicher Baugröße (bis 315 A) reduziert den mechanischen Aufwand erheblich und vereinfacht die Systemkonfiguration.

E-CON System s.i. | IDS-Technology GmbH

Durch die Kombination des Kontaktmoduls mit elektrischen Schalt- und Schutzgeräten, die auf einer gemeinsamen Metallplatte montiert sind, entsteht eine neue ausziehbare Technologie.

Dieser modulare Ansatz ermöglicht:

  • Motorstarter bis 22 kW in einer Bauhöhe von nur 75 mm
  • Komponenten bis 250 kW in einer Bauhöhe von 225 mm

Das bewegliche und schaltbare Kontaktmodul bildet zusammen mit den Isolatoren des vertikalen Sammelschienensystems (Schienenmodul) und der Kabelanschlussseite (Kabelmodul) eine lichtbogenbeständige Schutzzone – für maximale Sicherheit und Zuverlässigkeit.

E-CON s.i. von IDS-Technology: voll ausziehbare Schaltanlagentechnik mit nur 3 Modulen. Kompakt, sicher, flexibel – für Motorstarter bis 22 kW und Systeme bis 250 kW.
E-CON s.i. von IDS-Technology: voll ausziehbare Schaltanlagentechnik mit nur 3 Modulen. Kompakt, sicher, flexibel – für Motorstarter bis 22 kW und Systeme bis 250 kW.
E-CON s.i. von IDS-Technology: voll ausziehbare Schaltanlagentechnik mit nur 3 Modulen. Kompakt, sicher, flexibel – für Motorstarter bis 22 kW und Systeme bis 250 kW.
E-CON s.i. von IDS-Technology: voll ausziehbare Schaltanlagentechnik mit nur 3 Modulen. Kompakt, sicher, flexibel – für Motorstarter bis 22 kW und Systeme bis 250 kW.
E-CON s.i. von IDS-Technology: voll ausziehbare Schaltanlagentechnik mit nur 3 Modulen. Kompakt, sicher, flexibel – für Motorstarter bis 22 kW und Systeme bis 250 kW.
E-CON s.i. von IDS-Technology: voll ausziehbare Schaltanlagentechnik mit nur 3 Modulen. Kompakt, sicher, flexibel – für Motorstarter bis 22 kW und Systeme bis 250 kW.
E-CON s.i. von IDS-Technology: voll ausziehbare Schaltanlagentechnik mit nur 3 Modulen. Kompakt, sicher, flexibel – für Motorstarter bis 22 kW und Systeme bis 250 kW.

E-CON modular

Nur wenige Komponenten für ein vollständig ausziehbares Schaltanlagensystem mit maximaler Flexibilität
IDS-Technology GmbH - D-54634 Bitburg - Rheinland-Pfalz, Germany | Coming soon
7
E-CON modular | Maximum Flexibility for Modern Withdrawable Technology by IDS-Technology GmbH

E-CON modular

(energy-control; modular )

Nur wenige Komponenten für ein vollständig ausziehbares Schaltanlagensystem mit maximaler Flexibilität

(Kontaktmodul, Power Clip, Kabelmodul, Verriegelungsmodul, Steuerstecker-Schiebeeinheit )

Das E-CON modular System vereint alle wesentlichen Merkmale herkömmlicher Einschubtechnik in einem modernen und flexiblen Konzept:


  • Flexible Polanordnung
  • Patentiertes Lambda-Kontaktsystem (bis 630 A)
  • Steckerhalter für Steuerstecker sämtlicher Fabrikate
  • Mechanische Test- und Betriebsstellungen
  • Erforderliche mechanische Verriegelungen für einen fehlersichere Bedienung
Der Power Clip ist das zentrale Element des Einschubsystems. Er verbindet sich stark und sicher mit der vertikalen Sammelschiene „wie eine Schraubverbindung“ und ermöglicht dennoch eine schnelle und einfache Handhabung.

Flexibles Systemdesign

Das modulare Konzept ermöglicht hochgradig anpassbare Konfigurationen:

  • Von einem einfachen Leistungsabgriff bis zur voll ausziehbaren Einheit, alles auf derselben Plattform basierend
  • Komponenten und Funktionen können je nach Bedarf leicht kombiniert und erweitert werden
  • E-CON modular passt sich nahtlos an bestehende Sammelschienensysteme an und gewährleistet so Kompatibilität und einfache Integration

Unsere Kontakte folgen der Position der bestehenden Sammelschienen – unabhängig von Höhe, Breite oder Einbauort. Durch das modulare Design können Sie mit einem einfachen Leistungsabgriff beginnen und das System jederzeit zu einer voll ausziehbaren Einheit erweitern.

E-CON modular definiert eine neue Generation der Einschubtechnik.

E-CON modular definiert Einschubtechnik neu: modular, flexibel erweiterbar und ausgestattet mit patentierter Kontakttechnologie. Für moderne Schaltanlagen bis 630 A.
E-CON modular definiert Einschubtechnik neu: modular, flexibel erweiterbar und ausgestattet mit patentierter Kontakttechnologie. Für moderne Schaltanlagen bis 630 A.
E-CON modular definiert Einschubtechnik neu: modular, flexibel erweiterbar und ausgestattet mit patentierter Kontakttechnologie. Für moderne Schaltanlagen bis 630 A.
E-CON modular definiert Einschubtechnik neu: modular, flexibel erweiterbar und ausgestattet mit patentierter Kontakttechnologie. Für moderne Schaltanlagen bis 630 A.

E-CON smart

Die clevere Lösung für effizienten Energieabgriff
7
E-CON smart | Cost-Efficient Solution for Modern Power Tapping by IDS-Technology GmbH

E-CON smart

(energy-control; smart )

Die clevere Lösung für effizienten Energieabgriff

E-CON smart basiert auf der bewährten Produktreihe E-CON s.i. und der neuen Produktreihe E-CON modular.
Diese Produktvariante bietet eine kostengünstige Lösung, die sich speziell auf den Energieabgriff von den Hauptsammelschienen konzentriert.

Mit derselben technologischen Basis gewährleistet E-CON smart hohe Sicherheit, Zuverlässigkeit und Bedienkomfort bei reduziertem Material und Montageaufwand.
Das System lässt sich flexibel in bestehende Anlagen integrieren und bietet eine wirtschaftliche Alternative, wenn keine vollständig ausziehbare MCC Technik erforderlich ist.

E-CON smart – die ideale Wahl für Anwendungen, bei denen Effizienz, Kostenbewusstsein und Sicherheit im Vordergrund stehen.

E-CON smart: effiziente und sichere Lösung für den Energieabgriff von Hauptsammelschienen. Kostengünstig, flexibel integrierbar und basierend auf E-CON s.i. & modular
E-CON smart: effiziente und sichere Lösung für den Energieabgriff von Hauptsammelschienen. Kostengünstig, flexibel integrierbar und basierend auf E-CON s.i. & modular
E-CON smart: effiziente und sichere Lösung für den Energieabgriff von Hauptsammelschienen. Kostengünstig, flexibel integrierbar und basierend auf E-CON s.i. & modular
E-CON smart: effiziente und sichere Lösung für den Energieabgriff von Hauptsammelschienen. Kostengünstig, flexibel integrierbar und basierend auf E-CON s.i. & modular
E-CON smart: effiziente und sichere Lösung für den Energieabgriff von Hauptsammelschienen. Kostengünstig, flexibel integrierbar und basierend auf E-CON s.i. & modular

Schaltanlagen Zubehör

Wir bieten Ihnen durchdachtes und praxisorientiertes Schaltanlagen-Zubehör

7

Schaltanlagen Zubehör

Ergänzend zu unserem IDS E-CON System bieten wir Ihnen durchdachtes und praxisorientiertes Schaltanlagen-Zubehör für maximale Sicherheit, Flexibilität und Bedienkomfort. Unsere Lösungen sind speziell für den professionellen Einsatz im Schaltanlagenbau entwickelt und überzeugen durch einfache Montage sowie hohe Funktionalität.

IDS-Technology - ELD (Easy Locking Device)

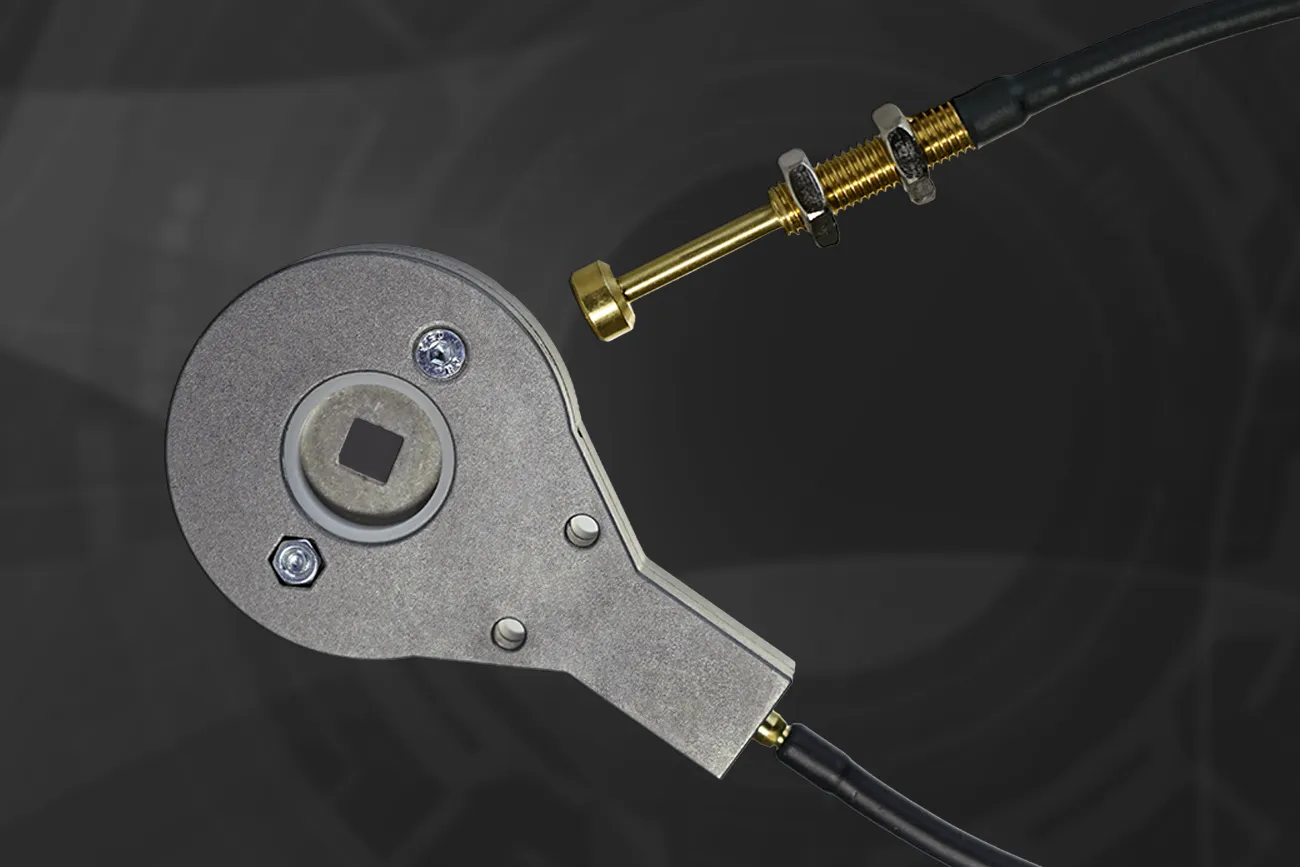

ELD (Easy locking device)

Das ELD (Easy Locking Device) ermöglicht eine einfache, sichere und flexible Verriegelungslösung für unterschiedlichste Anwendungen.
Dank des hochflexiblen Bowdenzugs lässt sich das ELD besonders leicht am Schaft anbringen und flexibel zur gewünschten Verriegelungsposition verlegen. Die hohe Biegsamkeit sorgt für eine schnelle Installation selbst bei beengten Platzverhältnissen im Schaltschrank.

Verfügbare Bowdenzug-Längen:

  • 21 cm
  • 25 cm
  • 30 cm
  • 60 cm

Geeignet für Schaft-Größen*:

  • 5 × 5 mm
  • 6 × 6 mm
  • 8 × 8 mm
  • 10 × 10 mm
  • 12 × 12 mm

Ihre Vorteile auf einen Blick:

  • Hochflexibler Bowdenzug
  • Schnelle & einfache Montage
  • Versch. Längen verfügbar
  • Kompatibel mit versch. Schaft-Größen
  • Robuste und langlebige Ausführung

*Durch diese Variantenvielfalt bietet das ELD maximale Anpassungsfähigkeit für unterschiedliche Einbausituationen.

IDS-Technology - Kodierungseinheit - mechanische Kodierung (Coding Device)

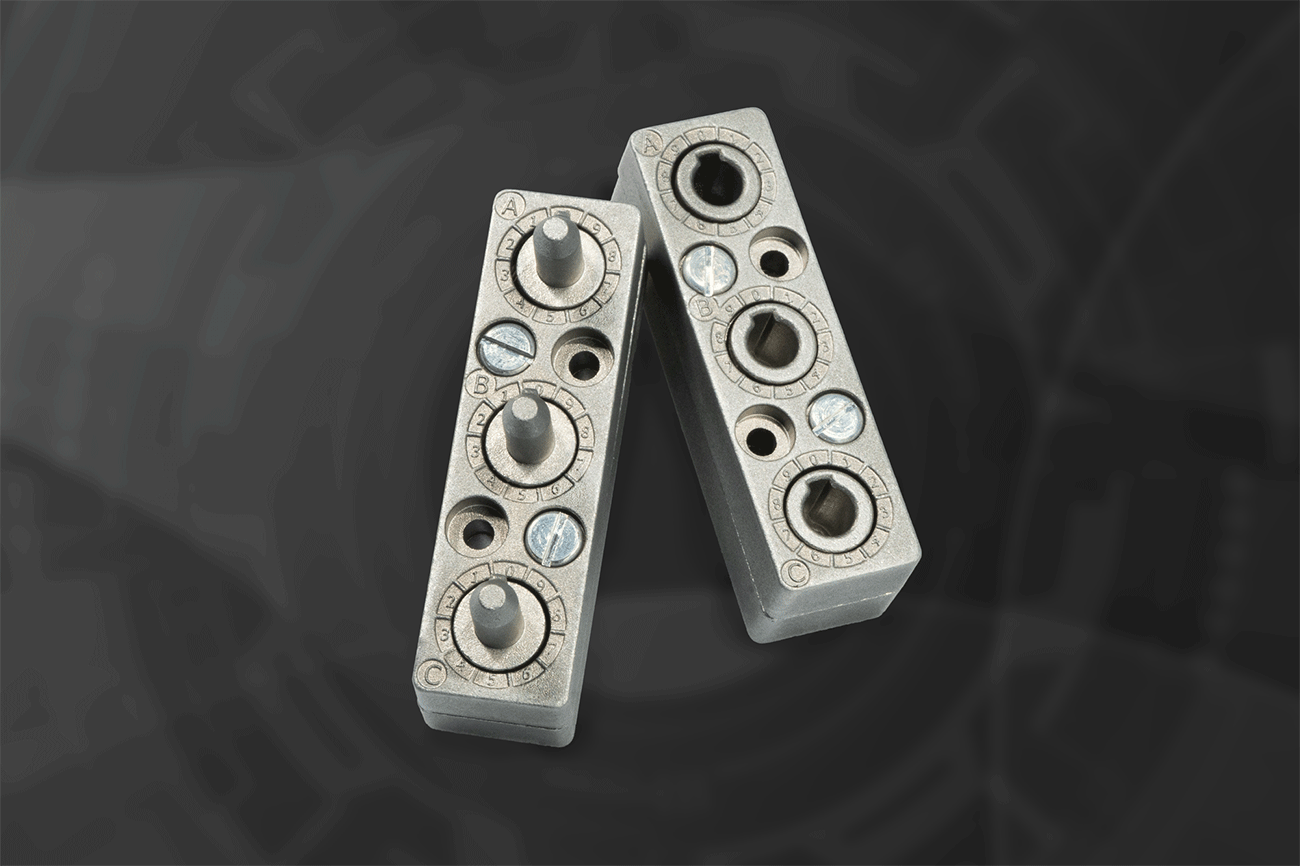

Kodierungseinheit

Unsere mechanische Kodierung (Coding Device) sorgt für maximale Betriebssicherheit und verhindert Fehlbestückungen zuverlässig. Das System ist mit 3 verstellbaren Nasen ausgestattet. Jeder einzelne Kodierstift verfügt über 10 Einstellpositionen (0–9) und lässt sich komfortabel einstellen.

Durch die Kombination aus 3 Stiften mit jeweils 10 Positionen ergeben sich: 1.000 verschiedene Einstellmöglichkeiten. Damit wird sichergestellt, dass ausschließlich Einschübe mit der korrekt eingestellten Kodierung in das dafür vorgesehene Fach eingeschoben werden können.

Vorteile:

  • Erhöhte Anlagen- und Betriebssicherheit
  • Vermeidung von Fehlbedienungen



  • bis zu 1.000 Kodieroptionen
  • Einfache Einstellung
  • Klare Nummerierung von 0–9
IDS-Technology - Schaltanlagen Zubehör - Busbar Support Unipol Schienenmodule
Busbar Katalog (EN)

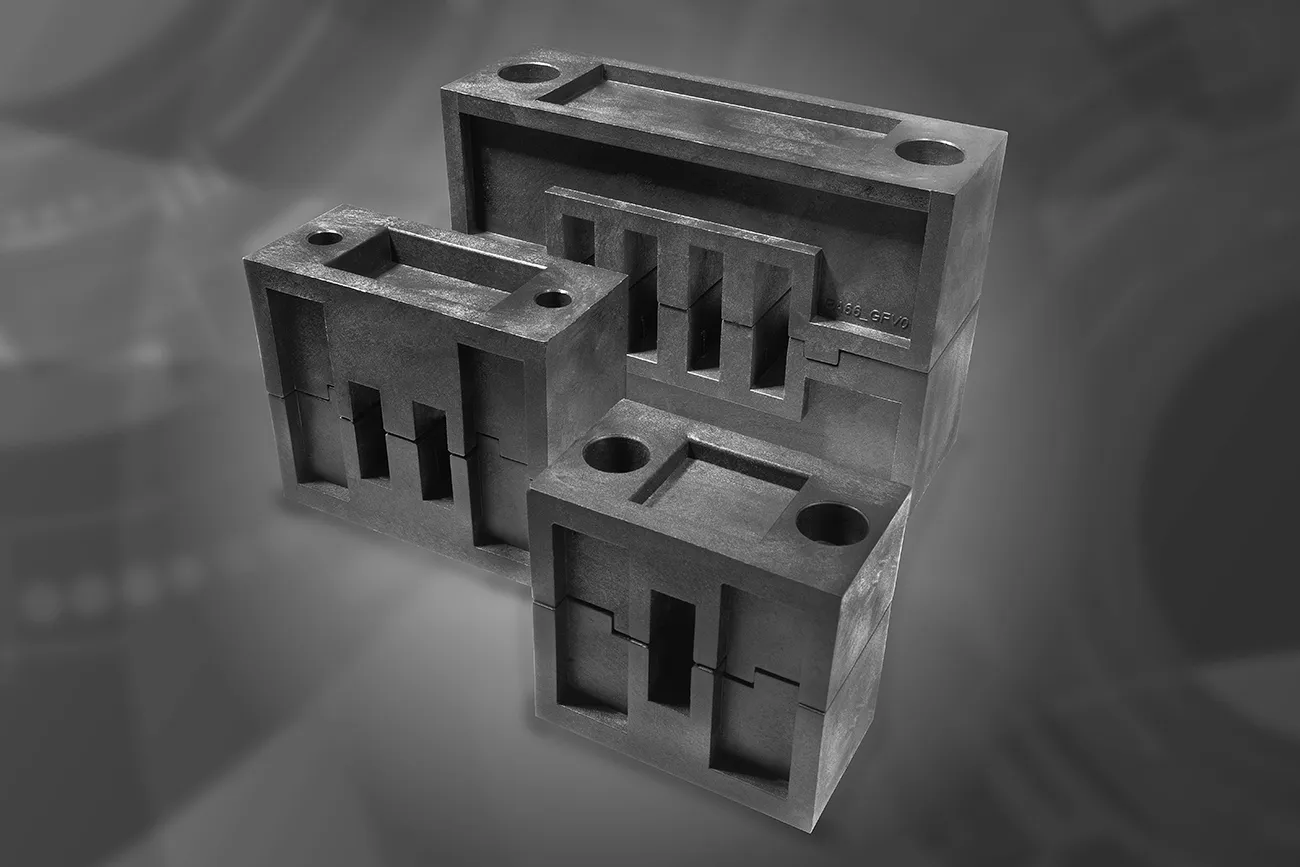

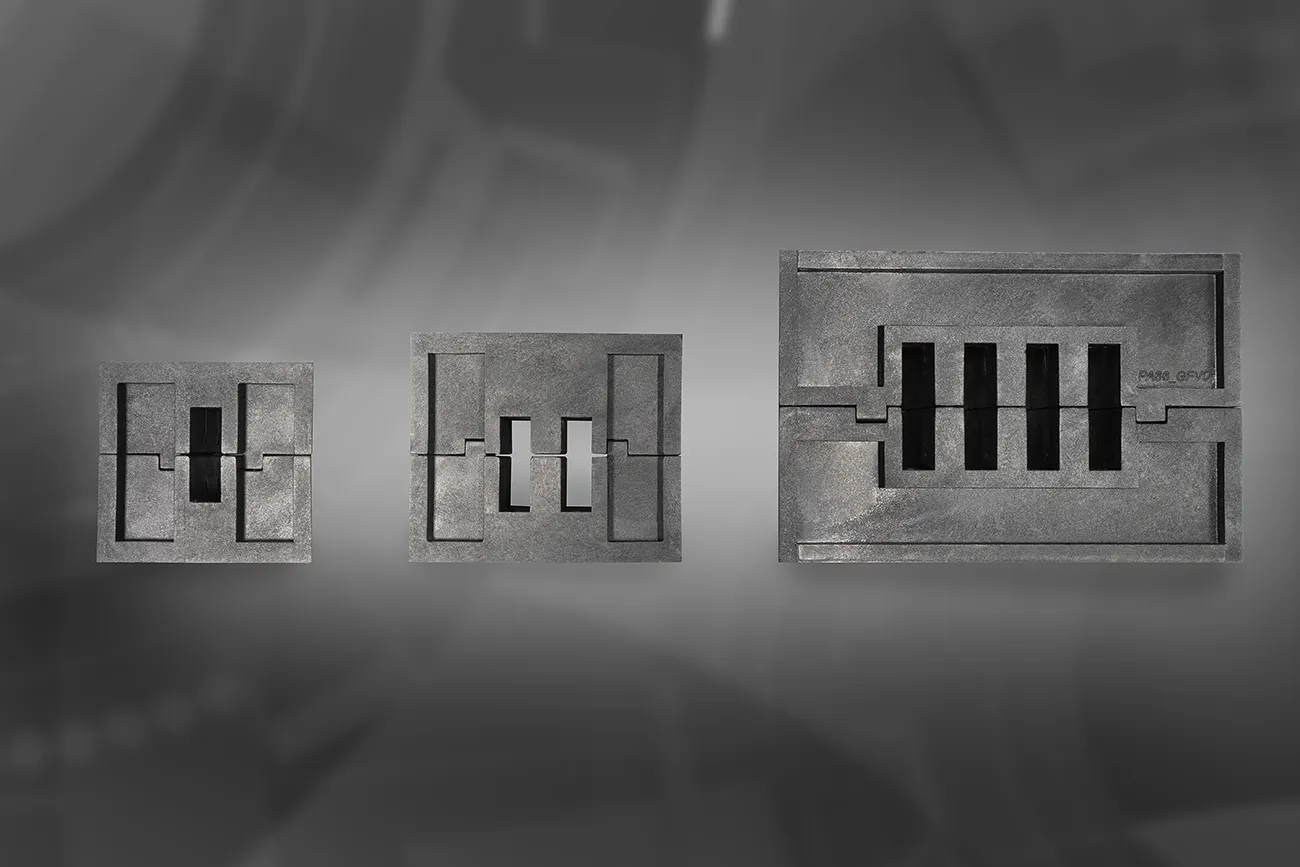

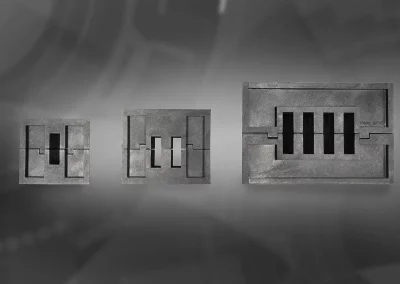

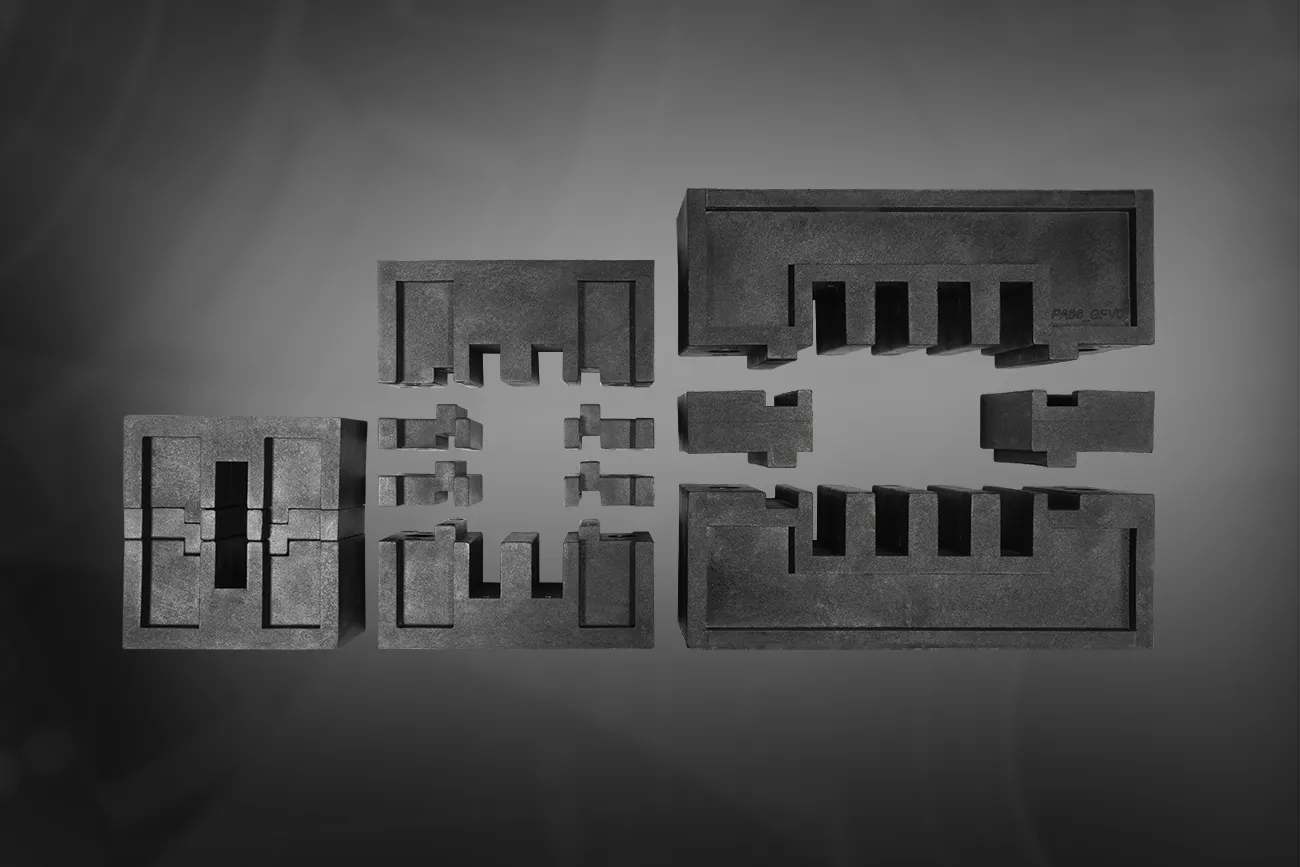

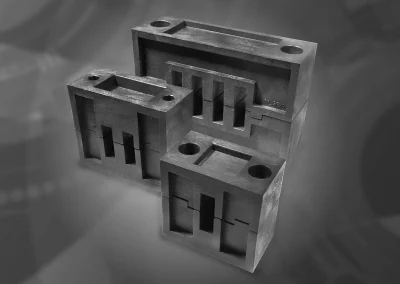

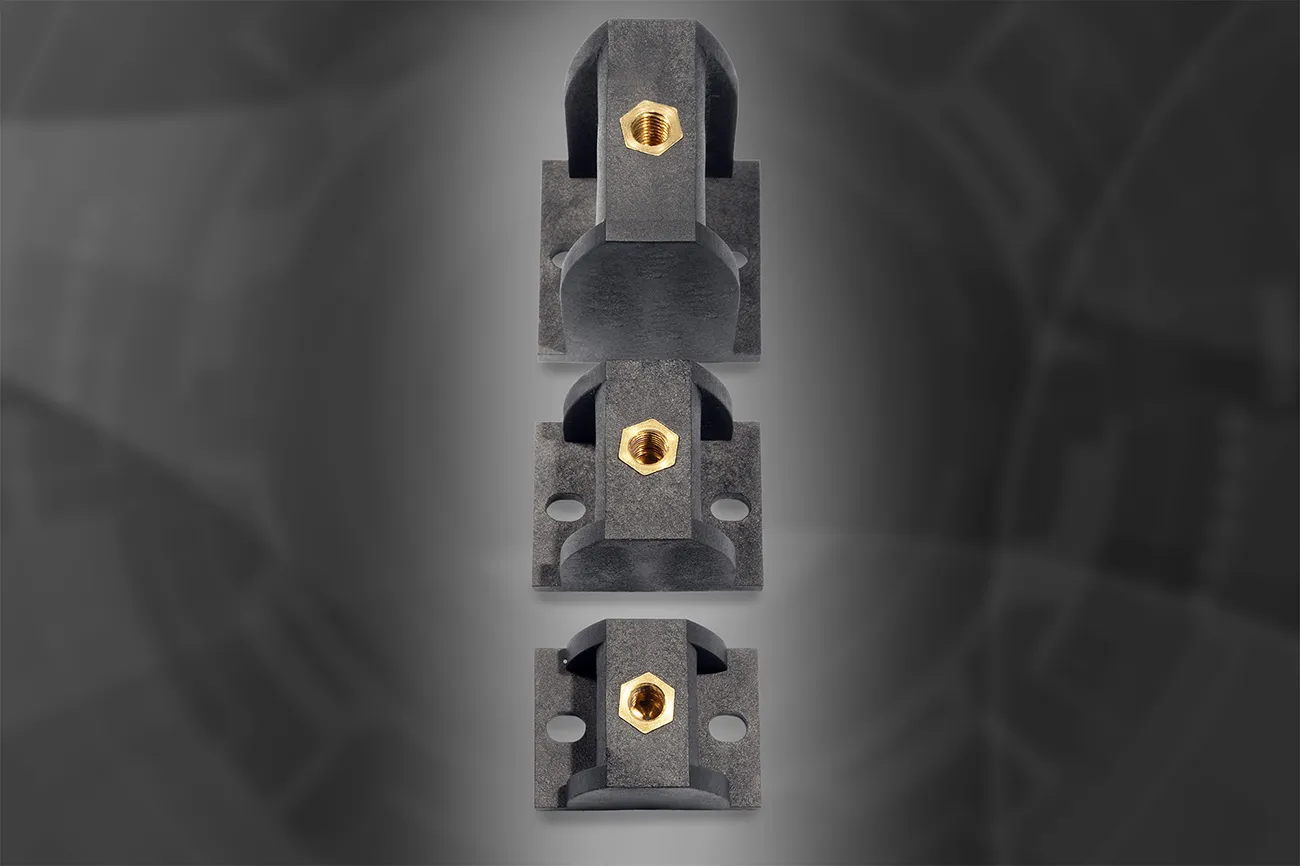

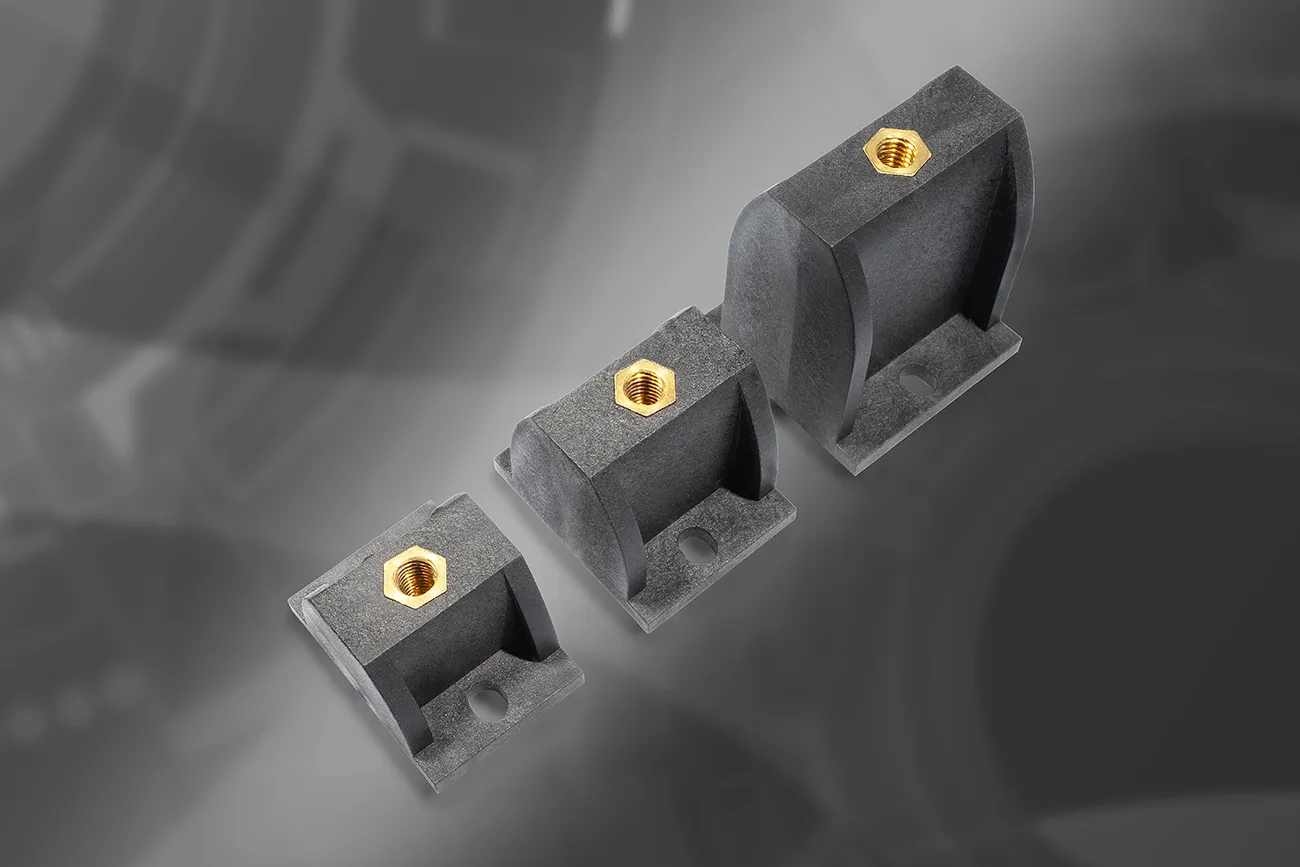

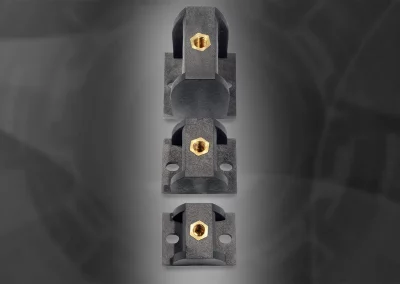

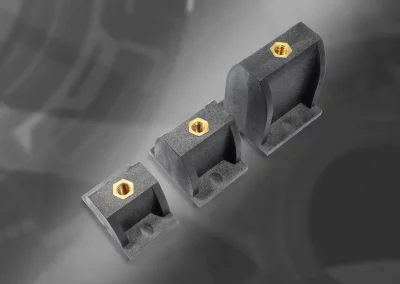

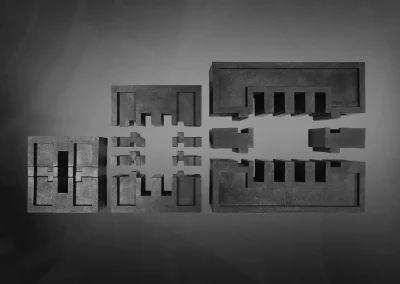

Busbar Support Unipol

Die Unipol Schienenmodule bieten eine zuverlässige Lösung für die strukturierte Energieverteilung in modernen Schaltanlagen. Sie ermöglichen eine kompakte, sichere und flexible Integration in bestehende Energieverteilungssysteme und sind optimal auf die Anforderungen im industriellen Schaltschrankbau abgestimmt.

Eigenschaften der Unipol Schienenmodule:

  • Robuste Industrieausführung
  • Einfache Integration



  • Platzsparende Bauweise
  • Optimiert für Energieverteilung & Schaltanlagenbau
IDS-Technology - Schaltanlagen Zubehör - Busbar Support Unipol Schienenmodule
IDS-Technology - Schaltanlagen Zubehör - Busbar Support Unipol Schienenmodule
IDS-Technology - Schaltanlagen Zubehör - Busbar Support Unipol Schienenmodule
IDS-Technology - Schaltanlagen Zubehör - Busbar Support Unipol Schienenmodule
IDS-Technology - Schaltanlagen Zubehör - Busbar Support Unipol Schienenmodule
